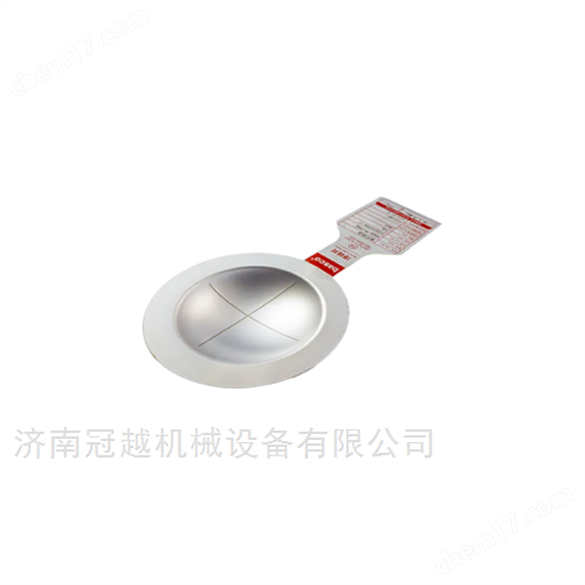

山東四氟爆破片

爆破片由兩層或兩層以上組成，由爆破片拱面上制造孔與縫構成的減弱結構控制，拱形凹面處于壓力系統的高壓側，當被保護承壓系統超壓時，爆破片沿薄弱環節拉伸破環泄放壓力，從而保護承壓設備。

參數特點

適用于氣體、液、粉塵三種介質

適用于中、低壓工況

最大工作壓力可達最小爆破壓力的80%

適用于爆破壓力較低的工況場合

爆破后有極少碎片，不能與安全閥串聯使用

爆破片由兩層以上組成，且其中一層為密封膜，另一層為帶鋸齒及壓力桿元件。拱形凸面處于壓力系統的高壓側，當被保護承壓系統超壓時，壓力桿元件受力失穩，致使組合密封膜翻轉，密封膜被壓力桿元件的鋸齒刺破泄放壓力，從而保護承壓設備。

山東四氟爆破片

參數特點

適用于氣體、氣液兩種介質

適用于低壓工況

最大工作壓力可達最小爆破壓力的90%

抗疲勞性能好，無需托架即可承受全真空

爆破后無碎片，可與安全閥串聯使用

產品主要型式有

1、 反拱帶槽型爆破片YF與夾持器YJ配套使用

2、 焊接型爆破片YFJ，是將爆破片與金屬壓環或夾持器焊接為一個整體，保證密封性，安裝簡單，使用方便。

3、 常用爆破片材料 奧氏體不銹鋼、鎳、因康鎳、蒙乃爾、哈氏合金等

4、 密封膜 噴涂氟塑料等其他特材

5、 泄放尺寸范圍 DN20-DN600

6、 常溫爆破壓力范圍0.05-7.5MpaG(和材料、直徑有關)

7、 誤差 ±0.015MPa~±50%

8、 工作溫度 最高耐溫450度

9、 操作比 90%

10夾持器 碳鋼、不銹鋼304、316L、特材（如因康鎳、哈市合金等）

11碎片 無

和安全閥配套使用  推薦

可否引起撞擊火花  否

選用時應注意   當介質為全液相，爆破片材質不可選用鎳材
