Asphericon毫米級可調光束整形鏡，光束直徑1-10mm，波長300-1600nm

毫米級可調光束整形鏡波長范圍是300-1600nm，搭配Asphericon非球面透鏡一起組合使用，可以獲得優良性能。毫米級可調圓形光束整形器和Asphericon非球面透鏡可以輕松進行連接，對準螺口并擰入到位即可，這種無縫兼容性進一步增強了平頂圓形光束整形器的便利性和可靠性?？烧{(diào)非球面鏡光束整形器可以通過調整聚焦透鏡的焦距，改變工作距離和輸出平頂光大小。輸出光斑隨著焦距增加而變大，由于Asphericon非球面鏡的焦距很短，焦距10-200mm以內，所以可調圓形光束整形鏡輸出光束直徑1-10mm。

a|TopHat Tune Circle旨在生成精確的圓形平頂光斑，其光束直徑范圍為1至10毫米，使這款Asphericon可調圓形光束整形鏡成為材料加工和其他要求苛刻的光學應用的必選產品。毫米級可調圓形光束整形器與各種焦距的聚焦透鏡一起配合工作，在調整工作距離和輪廓直徑方面提供了非凡的靈活性。通過調整聚焦透鏡的焦距，用戶可以靈活地調整工作距離和可調非球面鏡光束整形器光束直徑，同時保持均勻的光束輪廓，展示了平頂光束整形器的多功能性。

a|TopHat Tune Circle可調非球面鏡光束整形器針對300至1600nm的波長范圍進行了優化，通過其高精度安裝系統保證了對準?？烧{(diào)圓形平頂光整形器在光束均勻性方面也表現出色。如下面的模擬強度分布所示，該系統產生了均勻的強度分布。此外，可調圓形平頂光整形器的外徑為30毫米，可以輕松地安裝在任何標準支架上，如a|VariMount，只需連接到調焦透鏡即可開箱即用。

可調非球面鏡光束整形器又可以稱為可調圓形整形鏡、平頂圓形光束整形器、Asphericon光束整形器和平頂光束整形器。

Asphericon毫米級可調光束整形鏡規格和技術尺寸mm

-適用于300nm至1600nm的波長進行了優化

-輸入光束直徑10mm@1/e2

-光斑尺寸可根據焦距變化進行縮放，例如與焦距75mm的聚焦透鏡結合使用。Asphericon可調圓形光束整形鏡聚焦后產生的平頂光在75 mm的工作距離處具有8mm的直徑@半峰全寬

-平頂圓形光束整形器和聚焦透鏡之間的設計距離為17毫米（非常適合與Asphericon的非球面鏡結合使用）

-激光誘導損傷閾值：12J/cm2，100Hz，6ns，532nm

-對于更高激光功率的應用，可以申請V-Coating。聯系我們獲取定制報價。

毫米級可調圓形光束整形器靈活性

毫米級可調圓形光束整形器在生成精確的圓形平頂光斑方面提供了非凡的靈活性。如右圖所示，這種Asphericon光束整形器可以與各種焦距（例如50毫米、75毫米和100毫米）的聚焦透鏡一起使用，只需更換透鏡即可輕松調整工作距離和光斑直徑。這使得可調圓形平頂光整形器成為一種多功能工具，適用于需要不同光束直徑的應用，同時保持光束輪廓的均勻性。左側的圖表顯示了平頂光束直徑是如何隨EFL變化而變化。

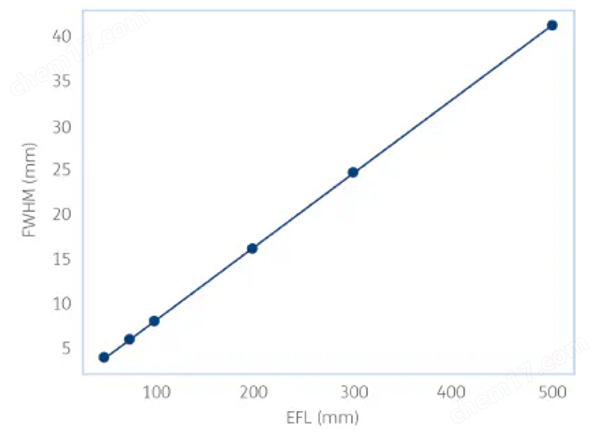

毫米級可調圓形光束整形器平頂光斑大小與EFL的關系圖，輸出平頂光斑隨著焦距增加而變大

為了獲得優良性能，建議將a|TopHat Tune Circle與Asphericon的非球面聚焦鏡套件結合在一起使用。得益于Asphericon的安裝光學理念，二者可以輕松進行連接，對準螺口并擰入到位即可。這種無縫兼容性進一步增強了平頂圓形光束整形器的便利性和可靠性，使其成為苛刻光學應用的選擇。

Asphericon可調圓形光束整形鏡性能

毫米級可調光束整形鏡的高性能在光束均勻性方面尤為明顯，可確保在各種應用中獲得一致可靠的結果。此處所示為設計波長為780nm的a|TopHat Tune Circle和聚焦透鏡的模擬強度分布，展示了均勻的強度分布。這種均勻性對于材料加工、激光切割和其他需要一致能量分布的應用中的精密任務至關重要。

可調圓形整形鏡的外徑為30毫米，可無縫安裝到任何標準支架中，如a|VariMount，可輕松集成到現有設置中。系統即插即用設計意味著它可以快速連接到調焦透鏡，只需要最少的設置時間。這種用戶友好的方法不僅提高了操作效率，還減少了停機時間，使Asphericon光束整形器成為高精度光學應用中重要的組件。此外，其結構可確保長期耐用性和可靠性能。

可調圓形整形鏡光強分布
